در سیستمهای تأسیساتی، انتخاب لوله تنها به قطر و جنس آن محدود نمیشود، بلکه تعیین رده مناسب لوله مانیسمان یکی از مهمترین پارامترهای مهندسی در طراحی شبکههای انتقال سیالات به شمار میآید. رده لوله، ضخامت دیواره و در نتیجه میزان مقاومت آن در برابر فشارهای داخلی و تنشهای مکانیکی را مشخص میکند.
استفاده از لوله با رده نامتناسب میتواند تعادل عملکردی سیستم را بر هم بزند و زمینهساز بروز مشکلاتی مانند افت مقاومت، شکستن لوله شود. این موضوع در صنایع نفت، گاز، پتروشیمی و تاسیسات ساختمانی که پایداری و ایمنی تجهیزات از اهمیت بالایی برخوردار است، اهمیت بیشتری پیدا میکند.
ازاینرو، مهندسان در زمان انتخاب لوله مانیسمان، عواملی مانند فشار طراحی، دمای سیال، نوع ماده منتقلشونده، شرایط محیطی و الزامات استاندارد را بهدقت بررسی میکنند تا از بروز خسارتهای فنی و اقتصادی در طول بهرهبرداری جلوگیری شود.
رده لوله مانیسمان، ضخامت دیواره و میزان مقاومت آن در برابر فشار داخلی را مشخص میکند؛ بنابراین، انتخاب نادرست آن میتواند عملکرد و ایمنی سیستم را تحت تاثیر قرار دهد. هر یک از ردههای 20، 40، 80 و 160 برای شرایط عملیاتی و فشارهای متفاوت طراحی شدهاند و باید بر اساس محاسبات مهندسی انتخاب شوند.
اگر رده لوله کمتر از مقدار موردنیاز باشد، مقاومت لوله در برابر فشار داخلی وارده کمتر خواهد بود. در نتیجه احتمال افزایش تنش، تغییر شکل، نشتی و شکست خطوط انتقال افزایش پیدا میکند. در مقابل، استفاده از لولههای با رده بالاتر از نیاز پروژه نیز باعث افزایش وزن، هزینه نصب بالا، مصرف فولاد بیشتر و افزایش قیمت خرید میشود.
به همین دلیل، هنگام بررسی مشخصات فنی و قیمت لوله مانیسمان باید عواملی مانند فشار کاری، دمای سیال، شرایط محیطی و استانداردهای طراحی بهصورت همزمان ارزیابی شوند تا ایمنی و بهرهوری سیستم تضمین شود.

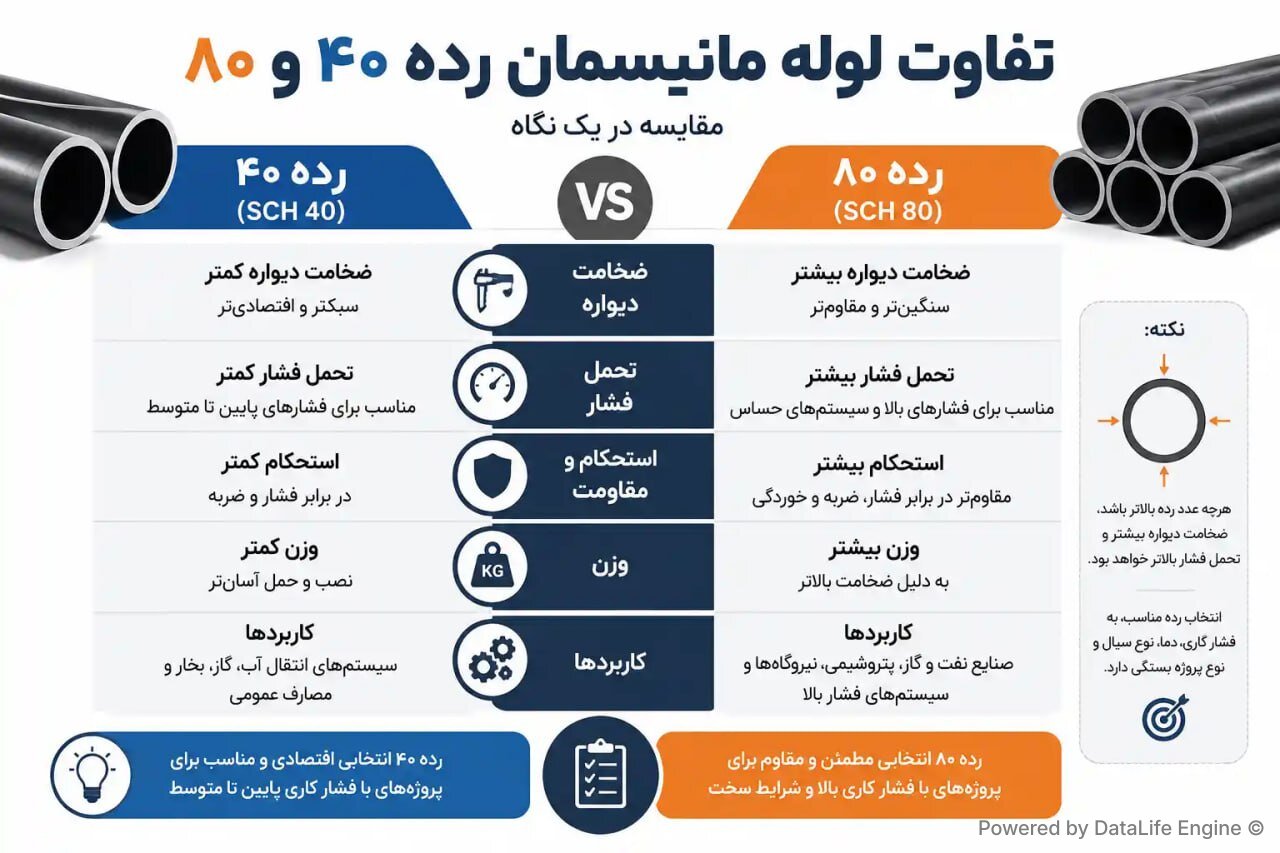

انتخاب بین لوله مانیسمان رده ۴۰ و ۸۰ صرفا به ضخامت بیشتر یا کمتر محدود نمیشود؛ بلکه باید بر اساس فشار و دمای کاری، نوع سیال، تنشهای مکانیکی، قطر اسمی و الزامات استاندارد طراحی انجام شود. هر دو رده معمولاً از فولاد کربنی یا آلیاژی و بدون درز تولید میشوند، اما تفاوت اصلی آنها در ضخامت جداره و در نتیجه ظرفیت تحمل فشار و شرایط کاری است.
لوله مانیسمان رده ۴۰ در بسیاری از خطوط انتقال آب، بخار، هوا، نفت و سیالات صنعتی با فشار متوسط، گزینهای اقتصادی و فنی محسوب میشود. در مقابل، رده ۸۰ به دلیل جداره ضخیمتر، مقاومت بالاتری در برابر فشار داخلی، تنشهای مکانیکی و برخی شرایط سخت عملیاتی دارد و در خطوط پرفشار، صنایع نفت و گاز، پتروشیمی و سیستمهای صنعتی حساس کاربرد بیشتری پیدا میکند.
با این حال، رده بالاتر همیشه به معنای انتخاب بهتر نیست. افزایش ضخامت جداره، وزن، هزینه خرید، هزینه جوشکاری و گاهی افت فشار ناشی از کاهش قطر داخلی را افزایش میدهد. بنابراین انتخاب صحیح باید بر مبنای محاسبات مهندسی و استاندارد طراحی پروژه انجام شود. در واقع، اگر فشار کاری سیستم در محدوده مجاز رده ۴۰ قرار داشته باشد، استفاده از رده ۸۰ ممکن است تنها هزینه و وزن سیستم را افزایش دهد؛ اما در شرایط پرفشار، انتخاب رده ۴۰ میتواند حاشیه ایمنی موردنیاز را کاهش دهد.
انتخاب سایز و ضخامت لوله مانیسمان باید بر اساس دبی سیال، فشار و دمای طراحی، نوع سیال، سرعت جریان، خوردگی و شرایط مکانیکی خط انجام شود. قطر اسمی لوله از روی دبی و سرعت مجاز جریان تعیین میشود؛ سپس ضخامت جداره با توجه به فشار داخلی، تنش مجاز متریال، ضریب ایمنی و الزامات کد طراحی محاسبه میشود.
در این مرحله، انتخاب ردهها باید با ضخامت محاسباتی و ضخامت موردنیاز پس از لحاظ کردن خوردگی و تلرانس ساخت تطبیق باشد. بنابراین استفاده از رده بالاتر همیشه به معنای انتخاب مناسبتر نیست؛ بلکه لوله باید ضمن تحمل شرایط عملیاتی و فشار طراحی، از نظر وزن، افت فشار، هزینه و الزامات اجرایی نیز بهینه باشد.
آهن شهر پاسارگاد یکی از مجموعههای فعال و بزرگ در حوزه تامین و فروش انواع لوله مانیسمان با برندهای معتبر ایرانی، چینی و اروپایی است. این مجموعه طی ارتباط مستقیم با تولیدکنندگان داخلی و دسترسی به انبارهای دست اول وارداتی، امکان خرید مستقیم از مبادی معتبر را فراهم میکند.
به این ترتیب، میتوانید با قیمت رقابتی و کمترین حاشیه سود خرید کنید و هزینههای ناشی از واسطههای متعدد را کاهش دهید. همچنین برای اطمینان از اصالت و کیفیت محصول، امکان دریافت سرتیفیکیت، برگه آنالیز (MTC) و گواهی اصالت کالا از واحد فروش آهن شهر پاسارگاد فراهم است.
استفاده از لولههای مانیسمان غیراستاندارد، بهویژه در خطوط تحت فشار و بخشهای حساس سازه، میتواند علاوه بر ایجاد خطرات فنی و ایمنی، تبعات حقوقی و مالی قابلتوجهی به همراه داشته باشد. در صورت بروز حادثه یا خسارت، مسئولیت میتواند متوجه پیمانکار، مجری یا تامینکنندهای باشد که محصول خارج از مشخصات فنی پروژه را تامین یا استفاده کرده است.
از نظر مالی نیز خرابی زودهنگام، نشتی، توقف پروژه، هزینه تعمیر و تعویض و خسارت به تجهیزات میتواند هزینه نهایی پروژه را بهطور چشمگیری افزایش دهد. همچنین در پروژههایی که رعایت استاندارد و ارائه مدارک فنی الزامی است، نبود گواهی کیفیت، سرتیفیکیت و برگه آنالیز معتبر میتواند موجب رد محصول، دوبارهکاری و ایجاد مشکلات قراردادی شود.
