لوله مانیسمان بیشتر برای پروژه‌هایی مناسب است که فشار و دمای کاری بالا، سیال حساس یا الزامات ایمنی سخت‌گیرانه دارند؛ به همین دلیل در صنایع نفت و گاز، پالایشگاه و پتروشیمی، نیروگاه‌ها، خطوط بخار و برخی سیستم‌های هیدرولیک و پرفشار کاربرد گسترده‌ای دارد. ساختار بدون درز جوش این لوله، آن را به یکی از گزینه‌های مهم برای سرویس‌های صنعتی حساس تبدیل کرده است؛ اما استفاده از مانیسمان برای هر پروژه‌ای ضروری نیست. انتخاب مناسب باید براساس نوع سیال، فشار و دمای طراحی، قطر، ضخامت یا Schedule، گرید فولاد و استانداردهایی مانند ASTM A106 و API 5L انجام شود. در ادامه بررسی می‌کنیم لوله مانیسمان دقیقاً در چه پروژه‌هایی کاربرد دارد و در هر صنعت چه شرایطی استفاده از آن را به انتخاب مناسب‌تری تبدیل می‌کند.
لوله مانیسمان در پروژه‌های نفت و گاز بیشتر در خطوط پرفشار، پایپینگ فرایندی و بخش‌هایی با شرایط کاری حساس استفاده می‌شود. ساختار بدون درز جوش باعث می‌شود این لوله برای مسیرهایی که تحمل فشار، دما و قابلیت اطمینان اهمیت بالایی دارد، یکی از گزینه‌های قابل بررسی باشد. خطوط انتقال نفت و گاز، خطوط ورودی و خروجی تجهیزات، واحدهای فرآورش و برخی تأسیسات سرچاهی از جمله کاربردهای آن هستند.
در خطوط انتقال، مشخصاتی مانند فشار و دمای طراحی، نوع سیال، قطر، ضخامت دیواره و گرید فولاد باید قبل از انتخاب لوله بررسی شوند. استاندارد API 5L نیز الزامات ساخت، متریال، بازرسی، آزمون و ردیابی لوله‌های فولادی بدون درز و جوشی مورد استفاده در خطوط انتقال انرژی را تعیین می‌کند. بنابراین مانیسمان همیشه تنها گزینه پروژه‌های نفت و گاز نیست و انتخاب آن باید با مشخصات مهندسی خط مطابقت داشته باشد.

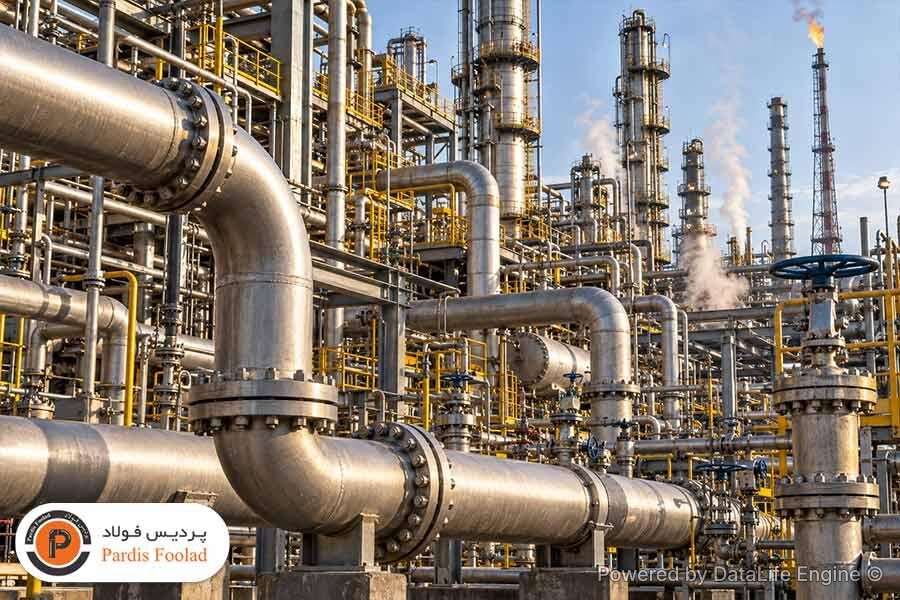

در پالایشگاه‌ها و مجتمع‌های پتروشیمی، لوله مانیسمان در بخش‌هایی از سیستم پایپینگ فرایندی که با فشار و دمای بالا یا سیالات حساس سروکار دارند، کاربرد زیادی دارد. این خطوط ممکن است برای انتقال نفت، گاز، بخار، هیدروکربن‌ها و سایر سیالات فرایندی میان مخازن، مبدل‌های حرارتی، پمپ‌ها و تجهیزات واحد تولید استفاده شوند.
انتخاب لوله در این پروژه‌ها تنها براساس مانیسمان یا درزدار بودن انجام نمی‌شود؛ خواص سیال، فشار و دمای طراحی، خوردگی، گرید متریال و ضخامت موردنیاز نیز باید بررسی شوند. کد ASME B31.3 یکی از مراجع اصلی طراحی پایپینگ فرایندی در پالایشگاه‌ها، صنایع شیمیایی و پتروشیمی است و موضوعاتی مانند شرایط طراحی، متریال، ساخت، بازرسی و آزمون سیستم پایپینگ را پوشش می‌دهد. در سرویس‌های دمای بالا نیز گریدهای متناسب با استانداردهایی مانند ASTM A106 از گزینه‌های رایج قابل بررسی هستند.
لوله مانیسمان در نیروگاه‌ها و تأسیسات حرارتی بیشتر برای خطوط بخار، آب داغ و بخش‌های پرفشار پایپینگ مورد استفاده قرار می‌گیرد؛ یعنی جایی که لوله باید به‌طور مداوم فشار و دمای بالای سیال را تحمل کند. خطوط انتقال بخار، برخی مسیرهای آب تغذیه بویلر و پایپینگ متصل به تجهیزات تولید انرژی از مهم‌ترین بخش‌هایی هستند که ممکن است از لوله‌های بدون درز استفاده کنند.
در چنین پروژه‌هایی، صرفاً انتخاب یک Schedule بالاتر کافی نیست. فشار طراحی، دمای طراحی، قطر لوله، ضخامت دیواره، گرید فولاد و تنش مجاز متریال باید متناسب با شرایط واقعی سیستم تعیین شوند. استاندارد ASME B31.1 نیز الزامات طراحی، متریال، ساخت، نصب، آزمون و بازرسی پایپینگ نیروگاهی را پوشش می‌دهد و شامل بخش‌هایی از پایپینگ خارجی بویلر و سیستم‌های بخار و آب داغ پرفشار نیز می‌شود.
لوله مانیسمان در صنایع شیمیایی و خطوط فرایندی بیشتر در بخش‌هایی استفاده می‌شود که انتقال مواد شیمیایی، گاز، بخار، سیالات داغ یا سیالات تحت فشار انجام می‌شود. در چنین خطوطی، شرایط کاری می‌تواند از نظر فشار، دما و ماهیت سیال متفاوت باشد؛ به همین دلیل انتخاب نوع لوله باید متناسب با مشخصات واقعی فرایند انجام شود.
در واحدهای شیمیایی، لوله مانیسمان می‌تواند در خطوط متصل به راکتورها، مبدل‌های حرارتی، پمپ‌ها، مخازن و سایر تجهیزات فرایندی به کار رود. در انتخاب لوله نیز علاوه بر فشار و دمای طراحی، باید به خورندگی سیال، گرید فولاد، ضخامت دیواره و سازگاری متریال با محیط فرایند توجه کرد. استاندارد ASME B31.3 یکی از مراجع اصلی پایپینگ فرایندی است و سیستم‌های انتقال مواد شیمیایی، محصولات نفتی، گاز، بخار، آب و سیالات برودتی را پوشش می‌دهد.

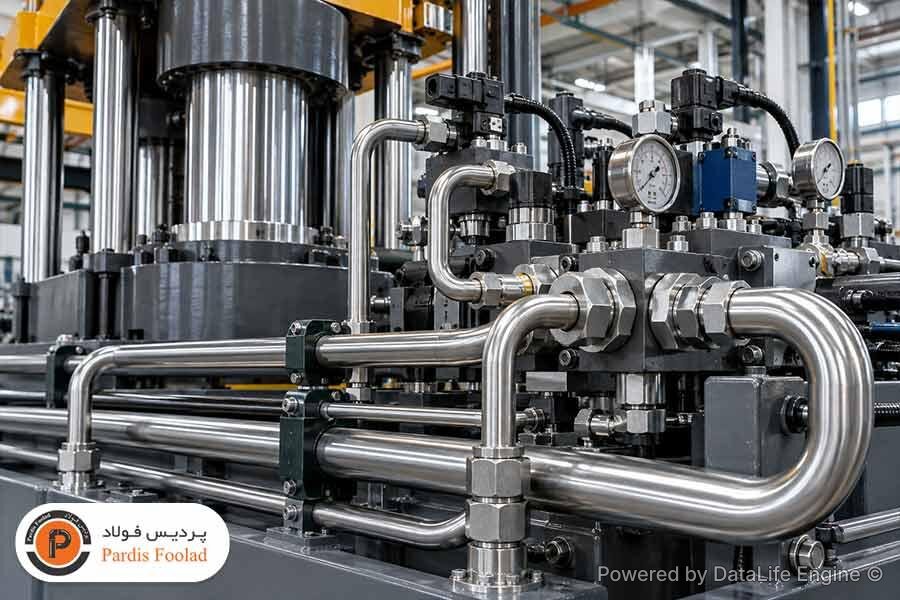

در سیستم‌های هیدرولیک، لوله‌ها و تیوب‌های بدون درز برای مدارهایی مناسب هستند که باید فشار بالای سیال و تغییرات مداوم فشار را تحمل کنند. این کاربرد را می‌توان در ماشین‌آلات صنعتی، پرس‌های هیدرولیک، تجهیزات تولیدی و برخی سیستم‌های انتقال نیروی سیال مشاهده کرد؛ جایی که پایداری مسیر انتقال روغن یا سیال هیدرولیک اهمیت زیادی دارد.
برای این کاربردها معمولاً فشار کاری، قطر خارجی، ضخامت دیواره، قابلیت خم‌کاری و کیفیت سطح داخلی تیوب اهمیت زیادی دارد. استاندارد ASTM A822/A822M نیز مشخصات تیوب فولادی کربنی بدون درز و کشش‌سرد مورد استفاده در سیستم‌های هیدرولیک را تعیین می‌کند و کاربردهایی را در نظر می‌گیرد که تیوب به خم‌کاری با شعاع کم یا عملیات فلرینگ نیاز دارد.
لوله مانیسمان در پروژه‌های صنعتی حساس زمانی مطرح می‌شود که خرابی یا نشتی خط بتواند باعث توقف تولید، آسیب به تجهیزات یا ایجاد خطر ایمنی شود. به همین دلیل در برخی خطوط گاز و بخار، واحدهای تولیدی، تاسیسات فرایندی و تجهیزات تحت فشار، استفاده از لوله بدون درز می‌تواند یکی از گزینه‌های مهندسی پروژه باشد.
با این حال، حساس بودن پروژه به‌تنهایی دلیل کافی برای انتخاب مانیسمان نیست. نوع سیال، فشار و دمای طراحی، شرایط خوردگی، قطر، ضخامت یا Schedule، گرید فولاد و استاندارد طراحی باید در کنار یکدیگر بررسی شوند. در نتیجه، برای یک خط کم‌فشار که استاندارد پروژه استفاده از لوله درزدار را مجاز می‌داند، انتخاب مانیسمان ممکن است فقط هزینه را افزایش دهد؛ اما در سرویس‌های پرفشار یا شرایط کاری سخت، انتخاب صحیح لوله بدون درز می‌تواند به افزایش قابلیت اطمینان سیستم کمک کند.
لوله مانیسمان زمانی انتخاب مناسبی برای پروژه‌های صنعتی است که فشار و دمای کاری بالا، سیال حساس یا نیاز به قابلیت اطمینان بیشتر در سیستم پایپینگ وجود داشته باشد. به همین دلیل این لوله در پروژه‌های نفت و گاز، پالایشگاه و پتروشیمی، نیروگاه‌ها، خطوط بخار، صنایع شیمیایی و برخی سیستم‌های هیدرولیک و پرفشار کاربرد دارد. با این حال، انتخاب نهایی باید بر اساس فشار و دمای طراحی، نوع سیال، قطر، ضخامت یا Schedule، گرید فولاد و استاندارد پروژه انجام شود.
برای تامین لوله مانیسمان پروژه نیز بهتر است مشخصات فنی موردنیاز از ابتدا دقیق تعیین شود تا محصول متناسب با شرایط واقعی خط انتخاب شود. پردیس فولاد امکان تأمین انواع لوله مانیسمان در سایزها، رده‌ها و گریدهای مختلف را فراهم کرده است و می‌توانید متناسب با نیاز پروژه، مشخصات و گزینه‌های موجود را بررسی کرده و برای خرید لوله مانیسمان مناسب اقدام کنید.
